بازسازی بنای ۵۰۰ متری فولادشهر اصفهان

توضیحات

نوشته شده توسط: دکوراسیون داخلی اصفهان

تاریخ ایجاد در 24 مرداد 1405

بازدید: 13

بازسازی بنای ۵۰۰ متری فولادشهر اصفهان؛ از آسیب‌شناسی نمای مرمر سفید تا بازطراحی پوسته با آجر مدرن - مقدمه: بازآفرینی یک بنای ۵۰۰ متری در بستر صنعتی فولادشهر

بناهای ساخته‌شده در دهه ۱۳۶۰ خورشیدی، نماینده دوره‌ای از معماری ایران هستند که در آن مدرنیسم سنگین با تأکید بر بتن و سنگ‌کاری، پاسخگوی نیازهای مسکونی طبقه متوسط رو به بالا بود. پروژه بازسازی بنای ۵۰۰ متری در فولادشهر اصفهان، نمونه‌ای از این رویکرد است که پس از نزدیک به چهار دهه، نیازمند مداخله‌ای اصولی و علمی بوده است.

فولادشهر به‌عنوان یک منطقه صنعتی، با چالش‌های اقلیمی خاصی مواجه است: تابستان‌های بسیار گرم و خشک، زمستان‌های سرد، نوسانات دمایی شدید، و مهم‌تر از همه، آلاینده‌های جوی و گرد و غبار صنعتی که تأثیر مستقیمی بر فرسایش نمای ساختمان‌ها در طول دهه‌ها داشته است. این عوامل، همراه با استانداردهای اجرایی غیراصولی رایج در آن دوره، باعث شده بود که پوسته خارجی بنا دچار آسیب‌های جدی شود.

در این مقاله، به بررسی دقیق آسیب‌شناسی بنای اولیه، تحلیل رفتار مصالح در بستر اقلیمی فولادشهر، و راهکارهای اجرایی به‌کاررفته در فرآیند بازسازی می‌پردازیم.

📌 نکته کلیدی: سنگ مرمر سفید در معرض باران‌های اسیدی و آلاینده‌های صنعتی، دچار پوسته‌پوسته‌شدگی، کاهش جلا و رسوب‌گذاری لکه‌های سیاه عمیق (Soot Staining) می‌شود. جایگزینی این پوسته با آجرهای مهندسی‌شده با جذب آب پایین، یک تصمیم اقلیمی و اجرایی هوشمندانه بوده است.

داده‌های پایه و مشخصات عمومی پروژه

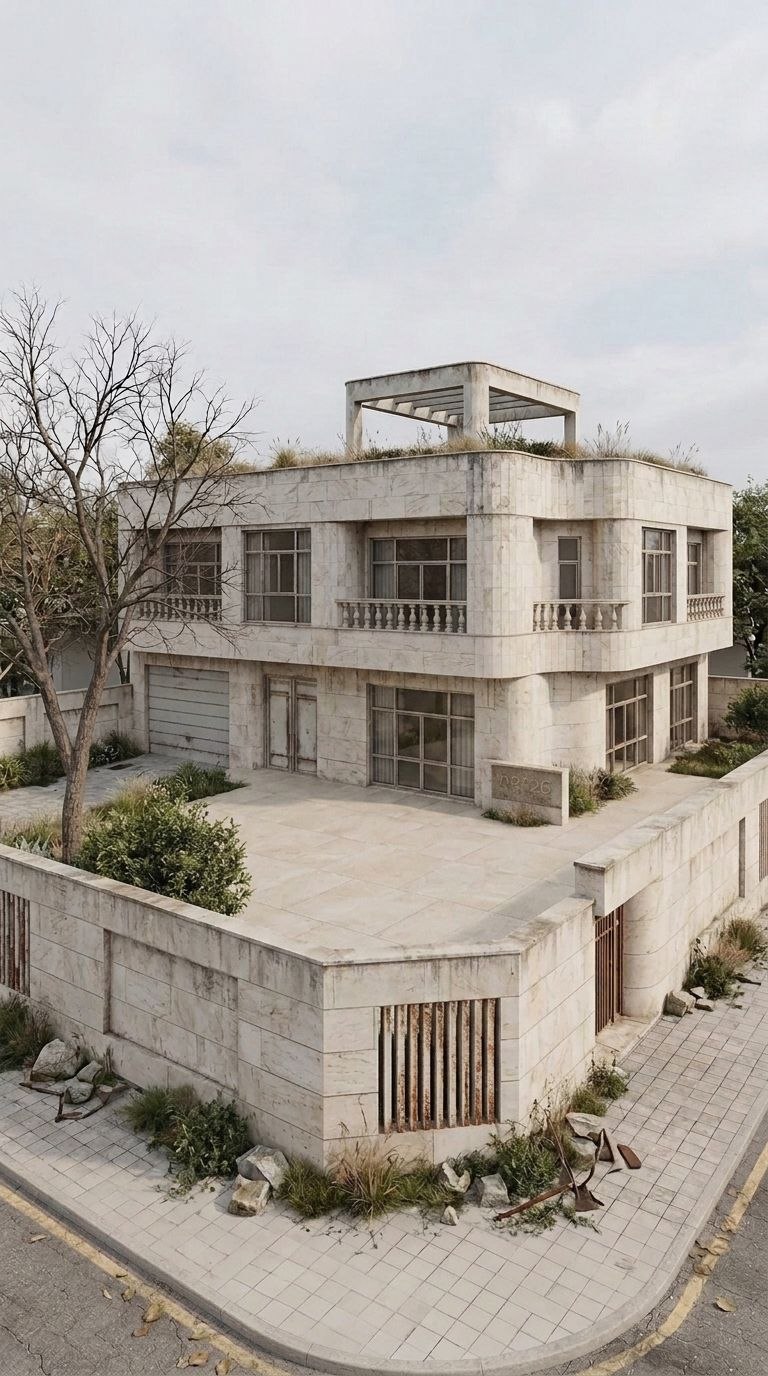

آسیب‌شناسی بنای اولیه؛ چالش‌های سازه‌ای و اقلیمی

۱. سیستم سازه‌ای و آسیب‌های بتن

اسکلت بنا ترکیبی از بتن مسلح و آجر با ستون‌های باربر تقویت‌شده است. بااین‌حال، استانداردهای اجرایی دهه ۶۰ در بسیاری از پروژه‌ها، از جمله این بنا، با کاستی‌های جدی همراه بوده است:

• کمبود پوشش بتنی (Concrete Cover): ضخامت استاندارد پوشش بتنی برای محافظت از میلگردها (حداقل ۳ تا ۴ سانتیمتر) در بسیاری از نقاط رعایت نشده بود. در نتیجه، لبه‌های تیرهای پیش‌آمده و ستون‌ها دچار ترک‌خوردگی و پوسته‌پوسته‌شدگی (Spalling) شدید شده‌اند که نشان‌دهنده اکسیداسیون میلگردها و انبساط آن‌ها به دلیل نفوذ رطوبت در طول ۳۵ تا ۴۰ سال است.

• ضعف ایزولاسیون سقف: پرگولای بام فاقد عایق‌کاری رطوبتی مناسب بود. عدم وجود شیب‌بندی صحیح و ناودان‌های جمع‌آوری آب، باعث شده بود که آب‌های فصلی در محل اتصال ستون‌ها به بام جمع شده و طی دهه‌ها، زنگ‌زدگی کامل اتصالات فلزی و شسته‌شدن ملات بتن را موجب شود.

۲. آسیب‌شناسی سنگ مرمر سفید در بستر صنعتی فولادشهر

نمای مرمر سفید این بنا، که در بلوک‌های مکعبی بزرگ و به‌صورت ملاتی اجرا شده بود، در طول چهار دهه در معرض سه دسته عامل تخریبی قرار گرفته است:

الف) ول کردن سنگ بدلیل ضعف ملات استفاده شده
با توجه به ضعف مصاله بکار رفته برخی سنگها از ملات جدا شده و تعداد زیادی از سنگها پیچ و پلاک شده بود

ب) کاهش جلا و هوازدگی سطحی (Weathering)
مرمر سفید در برابر اسیدهای ضعیف موجود در باران آسیب‌پذیر است. سطح سنگ دچار کدری کامل شده و قابلیت انعکاس نور خود را از دست داده است. مطالعات نشان می‌دهد که شیمی‌زدگی (Chemical Weathering) ناشی از آلاینده‌های صنعتی یکی از اصلی‌ترین عوامل تخریب سطوح سنگی در مناطق صنعتی است.

ج) تخریب درزهای ملاتی (Joint Failure)
درزهای بندکشی بین بلوک‌های سنگی به دلیل نفوذ رطوبت، یخ‌زدگی در زمستان‌های سرد اصفهان و عدم انعطاف‌پذیری ملات سیمانی، کاملاً خرد و ریزش کرده‌اند. این درزهای خالی عملاً به مجرایی برای نفوذ مستقیم آب باران به داخل دیوارهای سازه‌ای تبدیل شده‌اند.

۳. جداره‌های شفاف و بازشوها

پروفیل‌های آلومینیومی با مقطع قدیمی و دیواره نازک، فاقد سیستم ترمال بریک (Thermal Break) بوده و پل حرارتی قوی بین فضای بیرون و داخل ایجاد می‌کنند. شیشه‌های تک‌جداره نیز از نظر عایق‌کاری حرارتی و صوتی کاملاً ناکارآمد هستند. توری‌های کرکره‌ای فلزی به دلیل عدم گالوانیزه بودن، دچار زنگ‌زدگی کامل شده‌اند.

راهکارهای اجرایی در بازسازی؛ از تخریب تا بازآفرینی

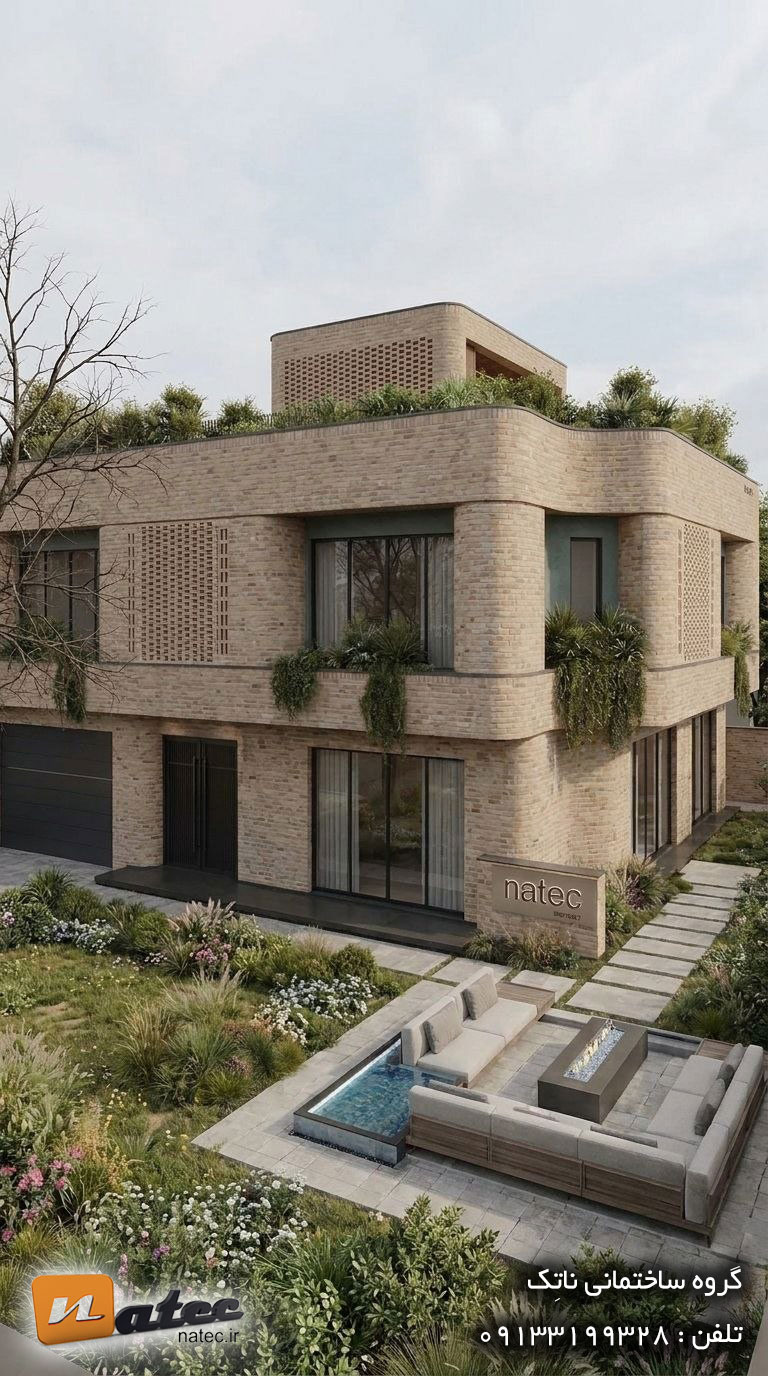

۱. بازطراحی پوسته خارجی: حذف مرمر و جایگزینی با نمای خشک آجری

سیستم نمای مرمر سفید فرسوده به طور کامل تخریب شده و جای خود را به آجر نما با پرسلان مهندسی‌شده با جذب آب کمتر از ۵ درصد داده است. رنگ آجرها از طیف سفید تا کرم ماسه‌ای متغیر است.

سیستم نصب نمای خشک (Ventilated Façade): در اقلیم گرم فولادشهر، آجرها بر روی یک زیرساخت ریل‌های آلومینیومی عمودی و افقی نصب شده‌اند. سیستم‌های نمای خشک با ایجاد یک لایه هوای متحرک بین پوسته خارجی و دیوار اصلی، ضریب انتقال حرارت را به شدت کاهش داده و از جمع شدن رطوبت در پشت نما جلوگیری می‌کنند. این سیستم همچنین مقاومت بالایی در برابر آلاینده‌های صنعتی داشته و نیاز به شستشوی دوره‌ای را به حداقل می‌رساند.

۲. هندسه حجمی و معماری خطوط منحنی

بر خلاف حجم‌های کاملاً قائمه و تیز بنای اولیه، ستون‌های باربر، پیش‌آمدگی‌های کنسول و لبه‌های سقف در طبقه اول و بام با خطوط منحنی (ارگانیک) طراحی شده‌اند. ستون‌های مربعی با نمای سنگی، به ستون‌های با مقطع دایره‌ای یا نیم‌دایره (که با آجرهای قوسی‌شکل پوشیده شده‌اند) تبدیل شده‌اند. این رویکرد باعث نرم‌تر شدن جریان بصری نما و پویاتر شدن برخورد با نور در ساعات مختلف روز می‌شود.

۳. سیستم جداره‌های شفاف و بازشوهای مدرن

پروفیل‌های آلومینیومی ترمال بریک (Thermal Break Profiles): کلیه پنجره‌ها و درب‌های کشویی با پروفیل‌های آلومینیومی ۳ خانه‌ای با رنگ مشکی مات جایگزین شده‌اند. سیستم ترمال بریک با ایجاد یک لایه عایق پلی‌آمیدی بین جدار داخلی و خارجی پروفیل، از انتقال حرارت جلوگیری کرده و در شرایط نوسانات دمایی شدید فولادشهر، عملکرد حرارتی مطلوبی ارائه می‌دهد.

شیشه‌های دوجداره با گاز آرگون و Low-E: استفاده از شیشه‌های کم‌گسیل با ضریب انتقال حرارت (U-Value) حدود ۱.۳ تا ۱.۴ وات بر مترمربع کلوین، همراه با شیشه‌های سقف‌تا‌کف (Floor-to-Ceiling) جهت حداکثر بهره‌گیری از نور طبیعی و کنترل شدید تابش مستقیم آفتاب.

۴. سیستم بام، پرگولای جدید و روف‌گاردن

پرگولای بتنی تخریب‌شده حذف شده و کل سطح بام به یک روف‌گاردن با لایه‌بندی کامل تبدیل شده است. این سیستم شامل:

• لایه زیرسازی زهکشی (Drainage Mat)

• لایه فیلتر ژئوتکستایل

• لایه خاک سبک (Lightweight Soil) با ضخامت ۲۰ تا ۳۰ سانتیمتر

• گیاهان پوششی و درختچه‌های مقاوم به اقلیم گرم (گراس‌ها و نخل‌های مینیاتوری)

لایه‌های استاندارد بام سبز شامل عایق رطوبتی، لایه ضد ریشه، لایه زهکشی، لایه فیلتر و محیط کشت هستند که در این پروژه به‌طور کامل اجرا شده‌اند.

۵. پنل‌های مشبک آجری و تهویه مخفی

در بخش‌هایی از نما، از بلوک‌های آجری با حفره‌های مربعی (۴×۴ یا ۶×۶ سانتیمتر) استفاده شده است. این بلوک‌های مشبک (Breeze Blocks) علاوه بر نقش دکوراتیو و ایجاد پرسپکتیو، به عنوان ورودی‌های هوای طبیعی برای تهویه فضاهای پشت‌نما یا تأسیسات مکانیکی عمل می‌کنند.

جدول مقایسه سیستم‌های نما؛ قبل و بعد از بازسازی

الزامات اقلیمی اجرا شده در بستر فولادشهر

۱. مدیریت تابش مستقیم خورشید

طراحی برآمدگی‌های منحنی، فرم ستون‌ها، و تعبیه پنل‌های مشبک عمودی، به عنوان سیستم‌های سایه‌بان ثابت (Fixed Shading Devices) عمل می‌کنند که در ساعات اوج تابش خورشید، از ورود تشعشعات مستقیم به داخل اتاق‌ها جلوگیری کرده و بار سرمایشی ساختمان را به‌طور قابل ملاحظه‌ای کاهش می‌دهند.

۲. مقاومت در برابر آلاینده‌های صنعتی

آجرهای نما با جذب آب بسیار پایین و تخلخل کنترل‌شده، در برابر باران‌های اسیدی و رسوب‌گذاری آلاینده‌های صنعتی موجود در منطقه فولادشهر مقاومت بالایی دارند. درزهای بندکشی با ملات اپوکسی پر شده‌اند تا گرد و غبار صنعتی در درزها تجمع نکند.

۳. کنترل گرد و غبار صنعتی

بر روی کلیه شیشه‌های دوجداره، از نوارهای درزگیر EPDM (لاستیکی) با مقاومت بالا برای آب‌بندی کامل استفاده شده است تا هیچ‌گونه ذرات غبار صنعتی به داخل فضای داخلی نفوذ نکند.

❓ سوالات متداول تخصصی

۱. چرا نمای مرمر سفید در این بنا با آجر جایگزین شده است؟

مرمر سفید در اقلیم صنعتی فولادشهر، در معرض باران‌های اسیدی و آلاینده‌های صنعتی (مانند دی‌اکسید گوگرد) دچار پوسته‌پوسته‌شدگی، کاهش جلا و رسوب‌گذاری لکه‌های سیاه عمیق می‌شود. آجرهای مهندسی‌شده با جذب آب کمتر از ۵ درصد و تخلخل کنترل‌شده، مقاومت بالایی در برابر این عوامل داشته و نیاز به نگهداری دوره‌ای را کاهش می‌دهند.

۲. سیستم نمای خشک (Ventilated Façade) چه مزایایی در اقلیم فولادشهر دارد؟

سیستم نمای خشک با ایجاد یک لایه هوای متحرک بین پوسته خارجی و دیوار اصلی، از انتقال حرارت به فضای داخلی جلوگیری کرده و ضریب انتقال حرارت (U-Value) را به شدت کاهش می‌دهد. همچنین این سیستم با تهویه پشت نما، از جمع شدن رطوبت جلوگیری کرده و عمر مفید پوسته خارجی را افزایش می‌دهد.

۳. بلوک‌های مشبک (Breeze Blocks) در این پروژه چه کاربردی دارند؟

بلوک‌های مشبک علاوه بر نقش دکوراتیو و ایجاد پرسپکتیو بصری، به عنوان ورودی‌های هوای طبیعی برای تهویه فضاهای پشت‌نما عمل می‌کنند و با ایجاد جریان هوای طبیعی، به کاهش بار سرمایشی ساختمان کمک می‌نمایند.

۴. لایه‌های استاندارد روف‌گاردن در این پروژه چگونه اجرا شده‌اند؟

روف‌گاردن این پروژه شامل لایه‌های زیر است: عایق رطوبتی، لایه ضد ریشه، لایه زهکشی (Drainage Mat)، لایه فیلتر ژئوتکستایل، و لایه خاک سبک با ضخامت ۲۰ تا ۳۰ سانتیمتر. این لایه‌بندی از نفوذ رطوبت به سازه جلوگیری کرده و بستر مناسبی برای رشد گیاهان مقاوم به اقلیم گرم فراهم می‌آورد.

۵. پنجره‌های ترمال بریک چه تفاوتی با پنجره‌های معمولی دارند؟

پنجره‌های ترمال بریک با وجود یک لایه عایق پلی‌آمیدی بین جدار داخلی و خارجی پروفیل آلومینیومی، از انتقال حرارت بین فضای داخلی و خارجی جلوگیری می‌کنند. این ویژگی در اقلیم فولادشهر با نوسانات دمایی شدید (از ۴۵+ درجه در تابستان تا ۵- درجه در زمستان)، نقش حیاتی در کاهش مصرف انرژی ایفا می‌کند.

جمع‌بندی: بازآفرینی یک بنا در بستر صنعتی

پروژه بازسازی بنای ۵۰۰ متری فولادشهر اصفهان، نمونه‌ای از رویکردی است که در آن، آسیب‌شناسی دقیق مصالح، درک عمیق از شرایط اقلیمی و انتخاب هوشمندانه سیستم‌های اجرایی، به بازآفرینی یک بنا انجامیده است.

دستاوردهای کلیدی این پروژه:

• حذف پوسته مرمر فرسوده: جایگزینی با آجر مهندسی‌شده با جذب آب پایین و مقاوم در برابر آلاینده‌های صنعتی

• سیستم نمای خشک: کاهش انتقال حرارت تا ۴۰ درصد و تهویه پشت نما

• هندسه منحنی: تبدیل خطوط تیز به فرم‌های ارگانیک برای پویایی بصری

• روف‌گاردن: عایق حرارتی و صوتی، کاهش اثر جزیره گرمایی

• پنجره‌های ترمال بریک: حذف پل حرارتی و کاهش مصرف انرژی

این پروژه نشان می‌دهد که بازسازی یک بنای قدیمی، زمانی به نتیجه مطلوب می‌رسد که معمار با درک همزمان از آسیب‌شناسی مصالح، شرایط اقلیمی و فناوری‌های نوین، به طراحی بپردازد. انتخاب آجر به‌عنوان پوسته خارجی، نه‌تنها پاسخگوی چالش‌های اقلیمی فولادشهر است، بلکه با ایجاد هندسه منحنی و پنل‌های مشبک، هویتی مدرن و ماندگار به این بنا بخشیده است.
