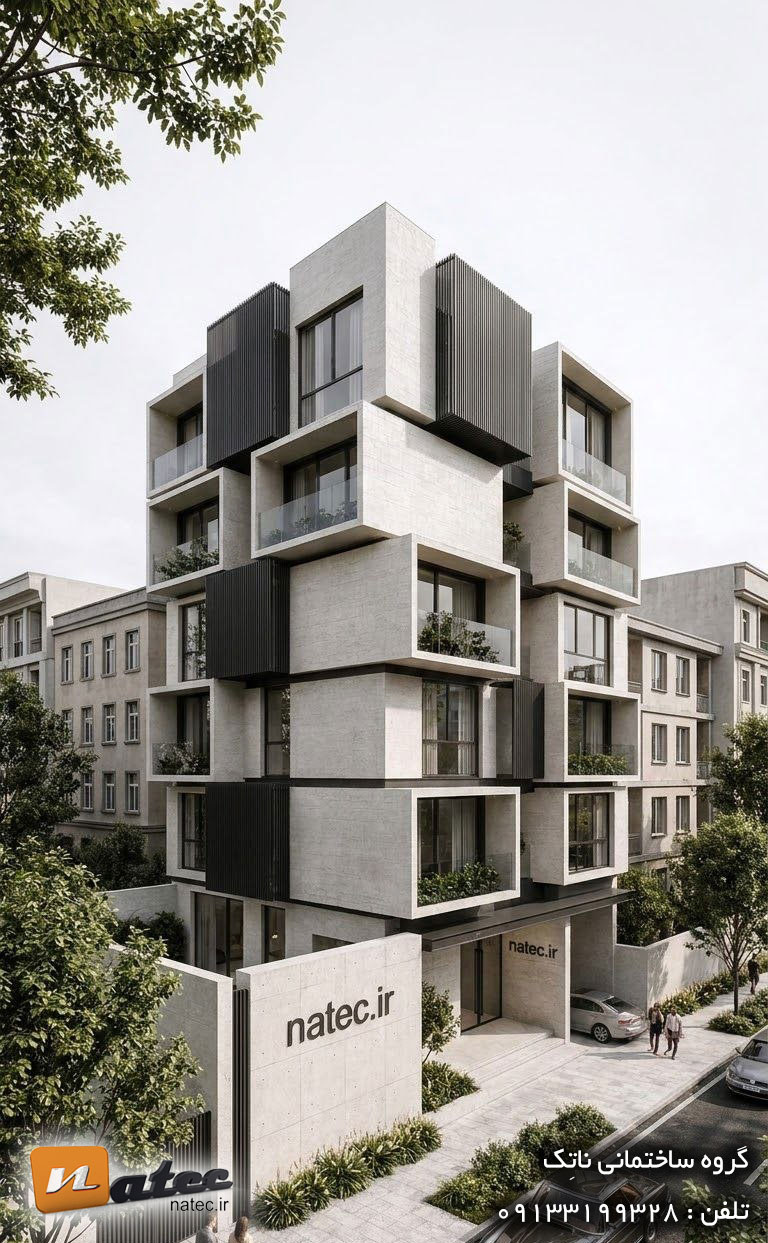

پروژه خیابان ملاصدرا اصفهان و بررسی سیستمهای نما و استراتژی حجمی
- توضیحات
- نوشته شده توسط: دکوراسیون داخلی اصفهان
- بازدید: 14
بررسی سیستمهای نما و استراتژی حجمی در پروژه خیابان ملاصدرا اصفهان؛ مطالعه موردی طراحی پوسته خارجی با رویکرد کنسولهای نامتقارن - مقدمه: پوسته خارجی به مثابه مسئلهای چندوجهی
طراحی پوسته خارجی یک ساختمان، فراتر از یک انتخاب زیباییشناختی، یک مسئله چندوجهی است که ابعاد اقلیمی، سازهای، اجرایی و هویتی را در بر میگیرد. در اقلیم گرم و خشک اصفهان، با تابش شدید آفتاب، روزهای گرم و شبهای سرد، پوسته خارجی نقش تعیینکنندهای در عملکرد حرارتی ساختمان ایفا میکند. پروژه ساختمان مسکونی خیابان ملاصدرا، با طراحی مهندس فاطمی از گروه ساختمانی ناتک، نمونهای از رویکردی است که در آن، فرم، مصالح و سیستمهای اجرایی در پاسخ به چالشهای اقلیمی و بافت شهری به کار گرفته شدهاند. این نوشتار به بررسی استراتژیهای حجمی، انتخاب مصالح، جزئیات اجرایی و عملکرد اقلیمی این پروژه میپردازد.
📌 نکته کلیدی: در اقلیم گرم و خشک، طراحی نمای ساختمان باید به گونهای باشد که ضمن تأمین نور طبیعی مطلوب، از جذب گرمای اضافی ناشی از تابش مستقیم خورشید جلوگیری کند. این مهم از طریق ترکیب راهکارهای غیرفعال مانند سایهاندازی، انتخاب مصالح با ضریب بازتاب بالا و ایجاد تهویه طبیعی در پوسته خارجی محقق میشود.
استراتژی حجمی و هندسه تودهگذاری
۱. کنسولهای نامتقارن (Asymmetrical Cantilevers)
استراتژی حجمی این پروژه مبتنی بر کنسولهای نامتقارن است. مکعبهای سفید در هر طبقه نسبت به محور عمودی جابهجا شدهاند (Staggered Boxes) که منجر به ایجاد عمق متغیر در پلان ساختمان و نما میشود. این رویکرد که نمونههایی از آن در معماری معاصر با عنوان «بازی با باکسها» شناخته میشود، به جای تکرار خطوط افقی یکنواخت، با ایجاد پیشآمدگیهای متفاوت در هر طبقه، به نما پویایی و عمق میبخشد.
دستاوردهای این استراتژی حجمی:
ایجاد سایهروشن پویا: پیشآمدگی مکعبها در ساعات مختلف روز، سایهروشنهای متغیری روی نما ایجاد میکند که غنای بصری را بدون نیاز به عناصر تزئینی اضافی تأمین میکند.
تفکیک بصری طبقات: جابهجایی مکعبها، هر طبقه را به عنوان یک حجم مستقل معرفی کرده و از یکنواختی بصری نما جلوگیری میکند.
افزایش عمق فضای بالکن: عمق متغیر بالکنها (تا ۱۲۰ سانتیمتر در برخی نقاط) امکان استفاده مؤثرتر از این فضاها را فراهم میکند.
۲. تفکیک لایهای (Layering)
المانهای حجمی سفید توسط خطوط افقی تیرهرنگ با مقطع باریک از یکدیگر جدا شدهاند. این خطوط که به عنوان Belt Courses در نمای ساختمان شناخته میشوند، دو عملکرد اصلی دارند:
پنهانسازی لبههای دال بتنی: خطوط تیره، لبههای دالهای طبقات را از دید پنهان کرده و ظاهری یکپارچهتر به نما میبخشند.
تقویت ریتم افقی: این خطوط با ایجاد ریتم بصری منظم، به تعادل و هماهنگی نما کمک میکنند.
سیستمهای نما و مصالح بهکاررفته
۱. حجمهای سفید: پنلهای آهکی فشرده (Compact Laminate)
پوسته خارجی مکعبهای سفید با استفاده از پنلهای آهکی فشرده (High-Pressure Laminate - HPL) اجرا شده است. HPL یک متریال چندلایه است که از فشردهسازی کاغذهای آغشته به رزین تحت فشار بالا تولید میشود و به عنوان پانلهای نما (Façade Panels) کاربرد گستردهای دارد.
مشخصات فنی و عملکردی:
| مشخصه | توضیحات |
|---|---|
| ساختار | چندلایه با هسته فشرده و مقاوم |
| ضخامت | ۲ تا ۳ سانتیمتر |
| بافت | مات (جهت کاهش خیرگی و ایجاد حس صلابت حجمی) |
| مقاومت در برابر UV | پایداری رنگ در برابر تابش مستقیم خورشید |
| سیستم اجرا | نمای خشک (Ventilated Façade) |
۲. سیستم نمای خشک (Ventilated Façade)
اجرای پنلهای HPL در این پروژه از طریق سیستم نمای خشک انجام شده است. در این سیستم، پوسته خارجی با فاصله از عایق حرارتی و سازه اصلی نصب میشود و یک لایه هوای تهویهشونده در پشت آن ایجاد میگردد.
مزایای سیستم نمای خشک:
تهویه طبیعی: فضای خالی پشت نما، جریان هوای طبیعی را ممکن میسازد و از تجمع رطوبت جلوگیری میکند.
افزایش طول عمر نما: کاهش رطوبت و تهویه مناسب، دوام پوسته خارجی را افزایش میدهد.
عایق حرارتی و صوتی: بهبود عملکرد حرارتی و کاهش انتقال صدا از طریق لایه هوای تهویهشونده.
کاهش وزن سازه: سیستمهای نمای خشک نسبت به نماهای سنگین سنتی، وزن کمتری به سازه تحمیل میکنند.
۳. المانهای عمودی تیره: سیستم لامل (Lamella System)
المـانهای عمودی تیره با استفاده از سیستم لامل اجرا شدهاند. سیستم لامل یک سازه مجزا است که با استفاده از پروفیلهای آلومینیومی یا کامپوزیت تیره با مقطع مستطیلی (احتمالاً ۵۰×۱۰۰ یا ۵۰×۱۵۰ میلیمتر) و با فاصلهگذاری منظم (Pitch) نصب میشود.
کارکردهای سیستم لامل:
ایجاد ریتم عمودی: پنلهای عمودی، حس کشیدگی بصری به نما میدهند و بر ارتفاع ساختمان تأکید میکنند.
سایهبان (Solar Shading): لاملها به عنوان یک پرده دوم عمل کرده و تابش مستقیم خورشید را قبل از برخورد به جداره شیشهای مهار میکنند.
تهویه پشت نما: فاصله بین لاملها، جریان هوای طبیعی را در پشت نما ممکن میسازد.
۴. خطوط افقی جداساز (Belt Courses)
استفاده از نوارهای آلومینیومی یا استیل تیره با ضخامت کم، به عنوان خطوط افقی جداساز، علاوه بر عملکرد بصری، به پنهانسازی درزهای اجرایی بین طبقات نیز کمک میکند.
جدارههای شفاف و بازشوها
۱. فریم پنجرهها: آلومینیوم ترمال بریک
پنجرههای این پروژه با استفاده از سیستم آلومینیومی ترمال بریک (Thermal Break) با مقطع پروفیل بسیار باریک (Slim Frame) به رنگ مشکی مات اجرا شدهاند. سیستم ترمال بریک با ایجاد یک شکاف عایق در مقطع پروفیل آلومینیومی، از انتقال حرارت بین فضای داخلی و خارجی جلوگیری میکند.
۲. شیشههای Low-E دوجداره
شیشههای استفادهشده در این پروژه از نوع دوجداره Low-E (کمگسیل) هستند. شیشههای Low-E با پوششدهی یک لایه نازک اکسید فلزی روی سطح شیشه، اشعه مادون قرمز خورشید را بازتاب داده و از ورود گرمای اضافی به داخل ساختمان در فصول گرم جلوگیری میکنند.
مشخصات فنی شیشه Low-E:
| مشخصه | مقدار |
|---|---|
| ضریب انتقال حرارت (U-Value) | کمتر از ۲ W/m²·K (در مقایسه با ۲.۸ در شیشه دوجداره معمولی) |
| عملکرد در تابستان | بازتاب اشعه مادون قرمز و کاهش بار سرمایشی |
| عملکرد در زمستان | نگهداشت گرمای داخلی و کاهش اتلاف انرژی |
۳. بازشوهای سقف تا کف (Floor-to-Ceiling)
دربهای شیشهای بالکن و پنجرهها با ارتفاع کامل (از کف تا سقف) طراحی شدهاند تا نفوذ حداکثری نور طبیعی به فضای داخلی را ممکن سازند.
جزئیات بالکن و نرده
۱. نرده شیشهای سکوریت
نردههای بالکن از شیشه سکوریت (Tempered Glass) با ضخامت ۱۰ تا ۱۲ میلیمتر به صورت لبهگرم (Heat Soaked) اجرا شدهاند. فرآیند لبهگرم، شیشه را در برابر شکست خودبهخودی ناشی از وجود ناخالصیهای نیکل سولفید مقاوم میسازد.
۲. سیستم اتصال فیکس پوینت (Point Fixing)
سیستم اتصال نرده به صورت فیکس پوینت با پایههای استیل است که هیچگونه فریم افقی (Handrail) مرئی در قسمت فوقانی ندارد. این روش ضمن ایجاد نمای شفاف و بدون اغتشاش بصری، دید بدون مانع از بالکن را ممکن میسازد.
عملکرد اقلیمی و کنترل تابش خورشید
۱. سایهاندازی غیرفعال (Passive Shading)
جابهجایی مکعبها و عمق بالکنها بهگونهای محاسبه شده است که در زاویه تابش تابستانی اصفهان، از ورود مستقیم نور خورشید به بخشهای شیشهای جلوگیری کرده و بار سرمایشی ساختمان را کاهش دهد. این راهکار که با عنوان سایهاندازی غیرفعال شناخته میشود، یکی از مؤثرترین روشهای طراحی اقلیمی در مناطق گرم و خشک است.
۲. سایهروشن حجمی (Volumetric Light and Shadow)
هندسه مکعبی و پیشآمدگی کنسولها، باعث ایجاد سطوح با سایهدهی متغیر در طول روز میشود. این ویژگی، پویایی بصری نما را بدون نیاز به نورپردازی مصنوعی در روز تضمین میکند.
طبقه همکف و ارتباط با بستر شهری
۱. دیوار حائل ورودی و هویتبخشی
یک دیوار مستطیلی مستقل (از جنس مصالح مشابه پوسته اصلی، با رنگ سفید) برای نصب لوگوی برجسته یا باکس نور «NATEC.IR» طراحی شده است. این المان، ضمن هویتبخشی بصری به ساختمان، ورودی را از سایر بخشهای نما متمایز میکند.
۲. ورودی اصلی و دسترسی پارکینگ
لابی ورودی با شیشههای سکوریت و فریم تیره محصور شده است و فضایی شفاف و امن ایجاد میکند. دسترسی پارکینگ در سمت راست ساختمان، با سقف کنسولشده بتنی و رمپ با شیب استاندارد، از طریق دربهای اتوماتیک یا فضای باز محصور با حصارهای تیرهرنگ تأمین شده است.
المان معماری سبز (Biophilic Detail)
در لبه آتیک (لبه بیرونی) سقف کنسولهای مکعبی، یک گلجا یا بستر کاشت (Planter Box) تعبیه شده است. این المان فضایی برای کاشت گیاهان آویز فراهم کرده و باعث میشود حجم سفید با درختان موجود در پیادهروی خیابان ملاصدرا در ارتباط بصری و اقلیمی باشد.
جدول جمعبندی سیستمهای نما و مصالح
| سیستم/مصالح | مشخصات فنی | کاربرد عملکردی |
|---|---|---|
| پنل آهکی فشرده (HPL) | ضخامت ۲-۳ سانتیمتر، بافت مات، مقاوم در برابر UV | پوسته خارجی مکعبها، بازتاب نور و کاهش بار حرارتی |
| سیستم نمای خشک | لایه هوای تهویهشونده پشت نما | تهویه طبیعی، کنترل رطوبت، عایق حرارتی |
| سیستم لامل عمودی | پروفیل آلومینیومی/کامپوزیت تیره، مقطع ۵۰×۱۰۰ یا ۵۰×۱۵۰ | سایهاندازی، ریتم عمودی، تهویه پشت نما |
| شیشه Low-E دوجداره | U-Value < ۲ W/m²·K، پوشش کمگسیل | کنترل انتقال حرارت، کاهش بار سرمایشی و گرمایشی |
| نرده شیشهای سکوریت | ضخامت ۱۰-۱۲ میلیمتر، لبهگرم، اتصال فیکس پوینت | ایمنی، شفافیت بصری، حذف فریم مرئی |
❓ سوالات متداول تخصصی
۱. مزیت استفاده از کنسولهای نامتقارن در این پروژه چیست؟
کنسولهای نامتقارن با جابهجایی مکعبها در هر طبقه، باعث ایجاد عمق متغیر در پلان و نما میشوند و از یکنواختی بصری جلوگیری میکنند. همچنین این هندسه، سایهروشنهای پویایی ایجاد میکند و در کنترل تابش خورشید نقش مؤثری ایفا میکند.
۲. چرا در این پروژه از پنلهای آهکی فشرده (HPL) به جای سنگ طبیعی استفاده شده است؟
پنلهای HPL با وزن کمتر، مقاومت بالا در برابر UV و پایداری ابعادی، گزینهای مناسب برای نمای ساختمانهای بلند هستند. همچنین قابلیت اجرا در سیستم نمای خشک، تهویه پشت نما را ممکن میسازد و عمر مفید پوسته خارجی را افزایش میدهد.
۳. سیستم لامل چه نقشی در کنترل انرژی ساختمان دارد؟
سیستم لامل با ایجاد سایهبان عمودی، تابش مستقیم خورشید را قبل از برخورد به جداره شیشهای مهار میکند و از ورود گرمای اضافی جلوگیری مینماید. همچنین فاصله بین لاملها، تهویه طبیعی پشت نما را ممکن میسازد.
۴. شیشههای Low-E چگونه به کاهش مصرف انرژی کمک میکنند؟
شیشههای Low-E با پوشش کمگسیل، اشعه مادون قرمز خورشید را بازتاب داده و از ورود گرمای اضافی در تابستان جلوگیری میکنند. در زمستان نیز با نگهداشت گرمای داخلی، اتلاف انرژی را کاهش میدهند.
۵. هدف از تعبیه بستر کاشت در لبه آتیک چیست؟
بستر کاشت در لبه آتیک، با ایجاد فضای سبز عمودی، ارتباط بصری و اقلیمی ساختمان با درختان خیابان را تقویت میکند و به عنوان یک المان معماری سبز (Biophilic Detail)، کیفیت محیطی و بصری نما را ارتقا میدهد.
جمعبندی: تحلیل عملکردی پوسته خارجی
پروژه خیابان ملاصدرا نمونهای از طراحی پوسته خارجی است که در آن، استراتژی حجمی، انتخاب مصالح و سیستمهای اجرایی در پاسخ به سه دسته از معیارهای طراحی شکل گرفتهاند:
۱. معیار اقلیمی: استفاده از کنسولهای عمیق برای سایهاندازی غیرفعال، شیشههای Low-E برای کنترل انتقال حرارت، و سیستم نمای خشک برای تهویه طبیعی پشت نما.
۲. معیار اجرایی: بهرهگیری از سیستمهای صنعتی و پیشساخته (HPL، نمای خشک، سیستم لامل) برای افزایش سرعت اجرا، کاهش وزن سازه و افزایش دوام.
۳. معیار بصری: ایجاد ریتم عمودی با لاملها، تفکیک لایهای با خطوط افقی تیره، و پویایی حجمی با کنسولهای نامتقارن.
این رویکرد نشان میدهد که طراحی یک نمای موفق، زمانی تحقق مییابد که معمار با درک همزمان از عوامل اقلیمی، سیستمهای اجرایی و زبان بصری، به طراحی پوسته خارجی بپردازد
جدول ۱: چالشهای طراحی و راهکارهای اجرا شده
| چالش طراحی | راهکار تیم ناتک | مبنای نظری |
|---|---|---|
| نسبت ابعادی عمودی نامناسب | ایجاد ریتم عمودی با پنلهای چوبپلاست در کنار سطوح گسترده آجر سفید | اصول حجیمسازی حجمی (Massing) در معماری مدرن |
| یکنواختی بصری نما | برشزدگی حجمی با استفاده از کنسولهای بالکن و سایهاندازی | ایجاد سلسلهمراتب بصری (Visual Hierarchy) |
| عدم تمایز طبقات | استفاده از سایهروشنهای طبیعی ناشی از پیشآمدگی بالکنها | افزایش عمق بصری و غنای نما |
جدول ۲: جمعبندی المانهای کلیدی طراحی نما
| المان طراحی | مشخصات فنی | کاربرد عملکردی | تأثیر بصری |
|---|---|---|---|
| آجر سفید مدرن | ضریب بازتاب بالا، اجرا در سیستم نمای خشک | کنترل جذب حرارت، پایداری ابعادی در اقلیم گرم | پسزمینه خنثی، روشنایی و پاکیزگی بصری |
| چوبپلاست (WPC) | مقاوم در برابر UV، ضریب انبساط حرارتی پایین | جایگزینی علمی به جای چوب طبیعی، کاهش نگهداری | بافت گرم، ایجاد ریتم عمودی |
| بالکنهای کنسولی | عمق محاسبهشده برای سایهاندازی، کف و سقف چوبی | کنترل تابش مستقیم خورشید (Solar Shading) | حجیمسازی پویا، سایهروشنهای طبیعی |
| شیشه سکوریت لبهگرم | بدون فریم مرئی، شفافیت بالا، عایق حرارتی | کاهش انتقال حرارت، افزایش تماس بصری | سبکی و مدرنیته، حذف بار بصری |
| نورپردازی مخفی (شیدینگ) | LED خطی با دمای رنگ ۲۰۰۰-۲۵۰۰ کلوین | تأکید بر خطوط افقی، ایجاد عمق بصری | پویایی حجمی در شب، هویت بصری منحصربهفرد |
جدول ۳: مشخصات فنی مصالح و سیستمهای نما (پروژه خیابان ملاصدرا)
| سیستم/مصالح | مشخصات فنی | کاربرد عملکردی |
|---|---|---|
| پنل آهکی فشرده (HPL) | ضخامت ۲-۳ سانتیمتر، بافت مات، مقاوم در برابر UV | پوسته خارجی مکعبها، بازتاب نور و کاهش بار حرارتی |
| سیستم نمای خشک | لایه هوای تهویهشونده پشت نما | تهویه طبیعی، کنترل رطوبت، عایق حرارتی |
| سیستم لامل عمودی | پروفیل آلومینیومی/کامپوزیت تیره، مقطع ۵۰×۱۰۰ یا ۵۰×۱۵۰ | سایهاندازی، ریتم عمودی، تهویه پشت نما |
| شیشه Low-E دوجداره | U-Value < ۲ W/m²·K، پوشش کمگسیل | کنترل انتقال حرارت، کاهش بار سرمایشی و گرمایشی |
| نرده شیشهای سکوریت | ضخامت ۱۰-۱۲ میلیمتر، لبهگرم، اتصال فیکس پوینت | ایمنی، شفافیت بصری، حذف فریم مرئی |
جدول ۴: مقایسه عملکرد شیشه Low-E با شیشه معمولی
| مشخصه | شیشه دوجداره معمولی | شیشه Low-E دوجداره |
|---|---|---|
| ضریب انتقال حرارت (U-Value) | ~ ۲.۸ W/m²·K | < ۲ W/m²·K |
| عملکرد در تابستان | انتقال حرارت بالا، افزایش بار سرمایشی | بازتاب اشعه مادون قرمز، کاهش بار سرمایشی |
| عملکرد در زمستان | اتلاف حرارت بالا، افزایش بار گرمایشی | نگهداشت گرمای داخلی، کاهش اتلاف انرژی |
| مقاومت در برابر UV | انتقال اشعه فرابنفش | کاهش ورود اشعه فرابنفش |
